Tekniske egenskaper
- Anbefalt brenningsområde: 1200–1260 °C / Cone 5½–9
- Råbrannstemperatur: 1060 °C / Cone 04
- Chamotte: Ekstra fin
- Kornstørrelse: 0–0,2 mm
- Vanninnhold: 19 %
- Plastisitet (Atterberg IP): 14
- Karbonatinnhold (CaCO₃): 0 %
- Krymping under tørking: 5,8 %
- Krymping under brenning ved 1260 °C: 5,3 %
- Porøsitet/vannabsorpsjon ved 1260 °C: 0,0 %
- Bøyefasthet før brenning: 2,7 N/mm²
- Bøyefasthet etter brenning ved 1260 °C: 29,2 N/mm²
- Termisk utvidelseskoeffisient ved 1250 °C (25–500 °C): 61,1 × 10⁻⁷ °C⁻¹
Farge og overflate
Den karakteristiske flekkete overflaten skyldes naturlige mineraler i leiren. Under brenningen utvikler disse mørke prikker og flekker med varierende størrelse og nyanser mot den lyse, elfenbenshvite leirfargen.
Effekten kan fremheves ved bruk av transparent glasur, som lar leirens egen struktur og farge være synlig samtidig som overflaten får større dybde.
Viktige anbefalinger ved brenning
Den kraftige flekkdannelsen som kjennetegner LUNA-leiren, skyldes naturlige mineraler. Disse kan inneholde spor av forbindelser som etter brenning ved lav temperatur kan reagere med fuktighet. Dette kan i enkelte tilfeller føre til avskalling eller små avsprengninger i godset.
For å redusere risikoen anbefales:
- Råbrenning ved 1050–1080 °C
- Lengre holdetid på topptemperaturen ved råbrenning
- Enkeltbrenning der dette er praktisk mulig, ettersom problemet ikke oppstår på samme måte ved enkeltbrenning
- Bruk av beskyttelse på ovnsplatene, fordi leiren inneholder små smeltende mineralpartikler som kan reagere under brenningen
Sertifisering og sikkerhet
Produktet er tilgjengelig i USA og Canada med ACMI AP Seal og er i samsvar med ASTM D-4236.
Om brenningsområdet
Det oppgitte brenningsområdet på 1200–1260 °C er anbefalt for at leiren skal oppnå best mulig resultat, både når det gjelder tekniske egenskaper og sikkerhet, ved konvensjonell brenning.

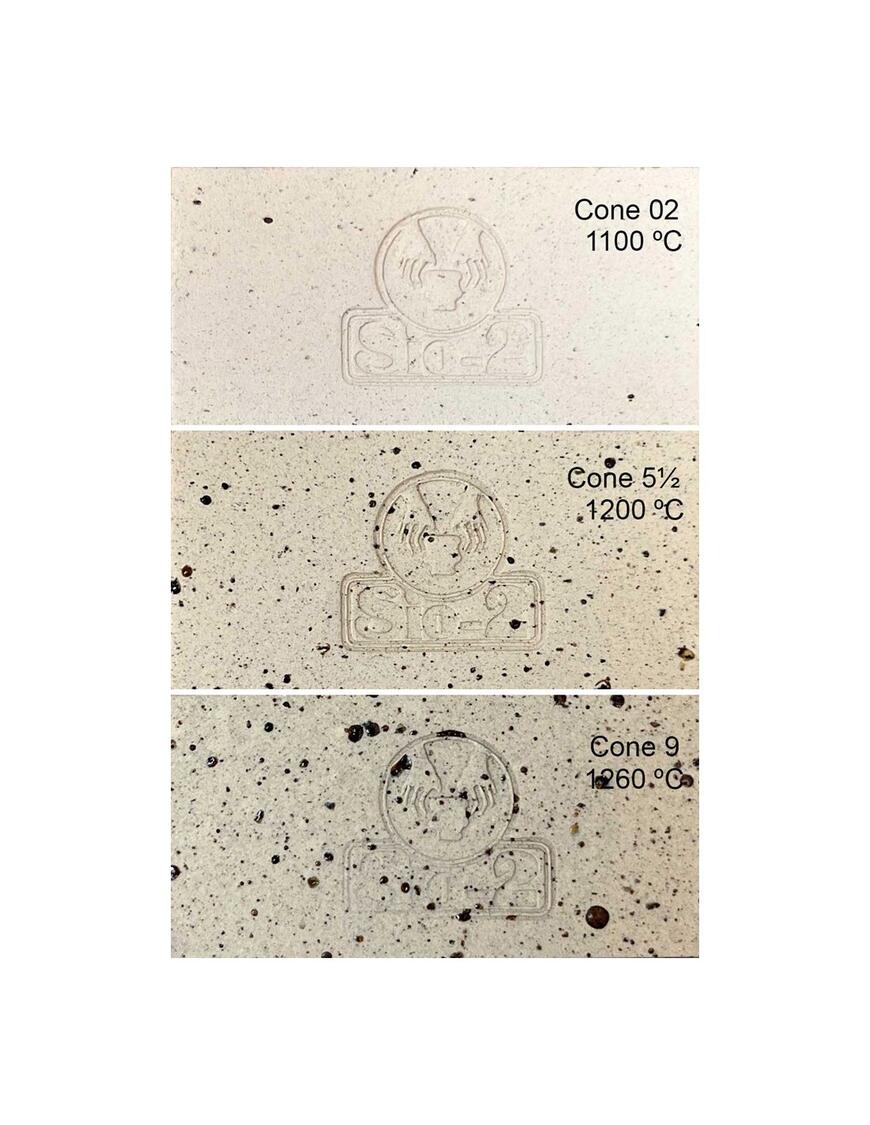

Fargeprøver kan være vist ved temperaturer utenfor det anbefalte området for å illustrere et bredere spekter av mulige resultater. Disse prøvene er brent under kontrollerte forhold.
Cone-angivelsene er basert på Ortons tabell for selvstående kjegler (Regular SSB) med en temperaturstigning på 60 °C per time.
