Tekniske egenskaper
- Anbefalt brenningsområde: 1200–1300 °C / Cone 5½–11
- Råbrannstemperatur: 1000 °C / Cone 06
- Chamotte: 40 %
- Kornstørrelse: 0–0,2 mm / opptil 80 Mesh
- Vanninnhold: 19 %
- Plastisitet (Atterberg IP): 13
- Karbonatinnhold (CaCO₃): 0 %
- Krymping under tørking: 6,2 %
- Krymping under brenning ved 1300 °C: 5,6 %
- Porøsitet/vannabsorpsjon ved 1300 °C: 0,1 %
- Bøyefasthet før brenning: 3,5 N/mm²
- Bøyefasthet etter brenning ved 1300 °C: 50,8 N/mm²
- Termisk utvidelseskoeffisient ved 1250 °C (25–500 °C): 67,6 × 10⁻⁷ °C⁻¹

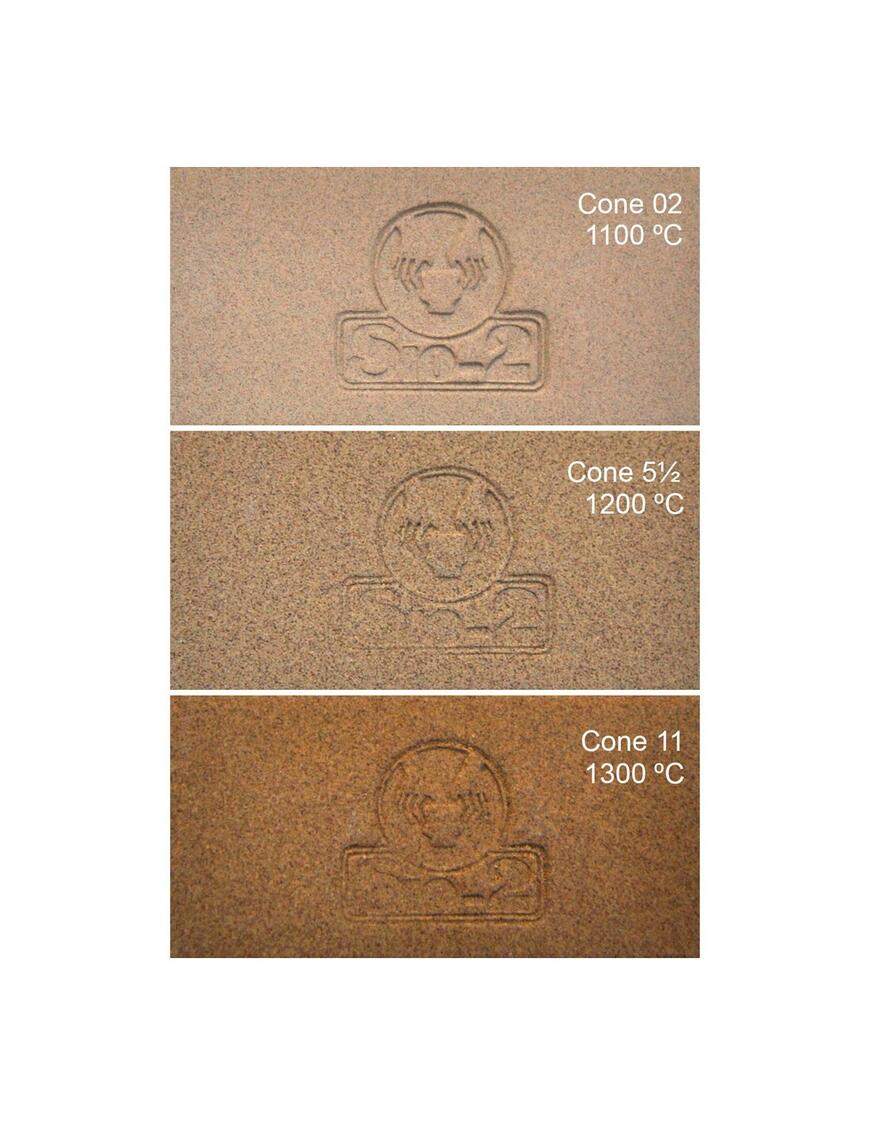

Fargeutvikling ved brenning
Leirens farge påvirkes av brenningstemperaturen. Innenfor det anbefalte temperaturområdet utvikler den et naturlig fargespekter fra lys havrebeige til varm karamellbrun.
Den varme grunnfargen gjør leiren spesielt interessant til keramikk der deler av leirflaten skal stå uglasert, eller der transparente og halvtransparente glasurer brukes slik at leirens egen farge får påvirke det ferdige uttrykket.
Sertifisering og sikkerhet
Produktet er tilgjengelig i USA og Canada med ACMI AP Seal og er i samsvar med ASTM D-4236.
Om brenningsområdet
Det oppgitte brenningsområdet på 1200–1300 °C er anbefalt for at leiren skal oppnå best mulig resultat, både når det gjelder tekniske egenskaper og sikkerhet, ved konvensjonell brenning.
Fargeprøver kan være vist ved temperaturer utenfor det anbefalte området for å illustrere et bredere spekter av mulige resultater. Disse prøvene er brent under kontrollerte forhold.
Cone-angivelsene er basert på Ortons tabell for selvstående kjegler (Regular SSB) med en temperaturstigning på 60 °C per time.
