Tekniske egenskaper
- Anbefalt brenningsområde: 1230–1270 °C / Cone 6–9
- Råbrannstemperatur: 1000 °C / Cone 06
- Vanninnhold: 22 %
- Plastisitet (Atterberg IP): 11
- Karbonatinnhold (CaCO₃): 0 %
- Krymping under tørking: 5,8 %
- Krymping under brenning ved 1250 °C: 11,2 %
- Porøsitet/vannabsorpsjon ved 1250 °C: 0,0 %
- Bøyefasthet før brenning: 3,1 N/mm²
- Bøyefasthet etter brenning ved 1250 °C: 51,5 N/mm²
- Termisk utvidelseskoeffisient ved 1250 °C (25–500 °C): 63,7 × 10⁻⁷ °C⁻¹
Egenskaper etter brenning
Ved riktig brenning blir ANETO helt tett, med oppgitt vannabsorpsjon på 0,0 % ved 1250 °C. Den høye bøyefastheten på 51,5 N/mm² gir et sterkt ferdig gods til tross for porselenets fine og elegante karakter.
Leirens translucens kommer best til uttrykk i tynne vegger og detaljer, der lyset delvis kan trenge gjennom det ferdigbrente porselenet.
Sertifisering og sikkerhet
ANETO er egnet til produksjon av servise og er testet som matsikker i henhold til ISO 6486.
Produktet er tilgjengelig i USA og Canada med ACMI AP Seal og er i samsvar med ASTM D-4236.
Om brenningsområdet
Det oppgitte brenningsområdet på 1230–1270 °C er anbefalt for at porselenet skal oppnå best mulig resultat, både når det gjelder tekniske egenskaper og sikkerhet, ved konvensjonell brenning.

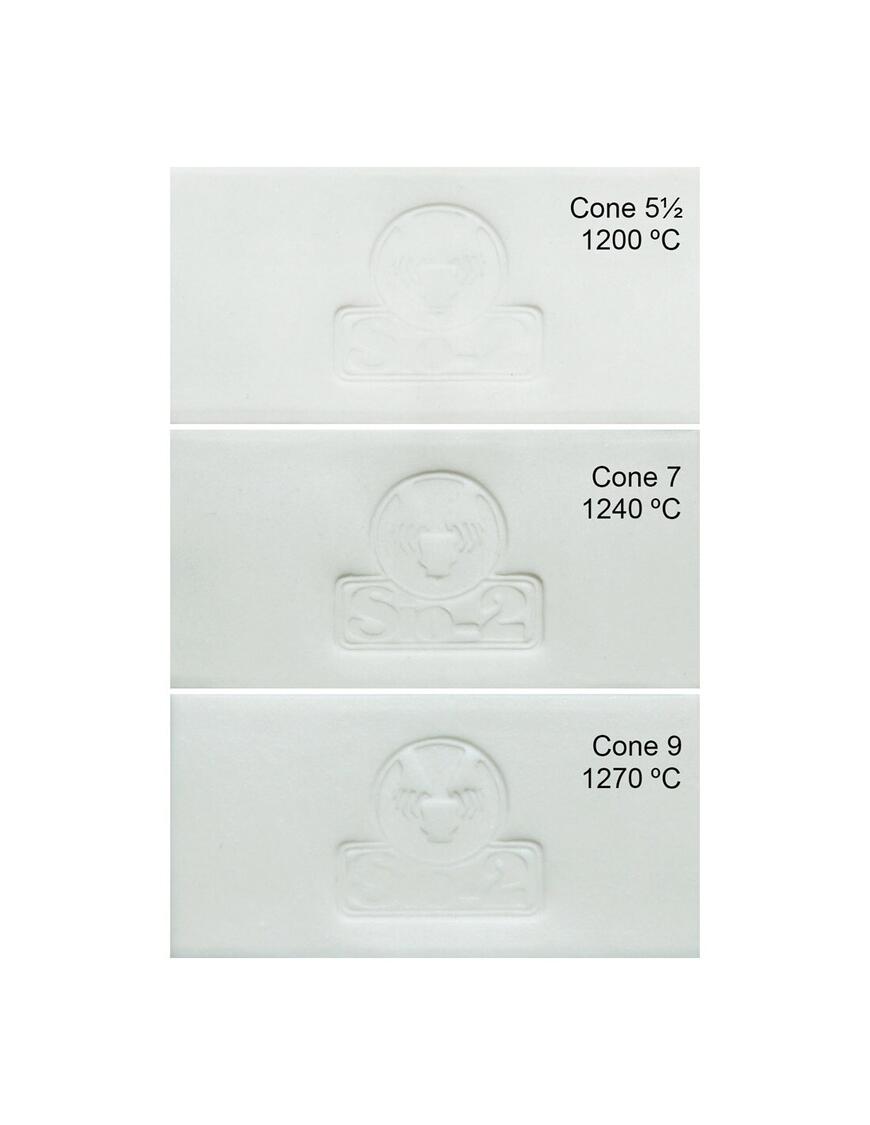

Fargeprøver kan være vist ved temperaturer utenfor det anbefalte området for å illustrere et bredere spekter av mulige resultater. Disse prøvene er brent under kontrollerte forhold.
Cone-angivelsene er basert på Ortons tabell for selvstående kjegler (Regular SSB) med en temperaturstigning på 60 °C per time.
