Tekniske egenskaper
- Anbefalt brenningsområde: 1200–1240 °C / Cone 5½–7
- Råbrannstemperatur: 1000 °C / Cone 06
- Chamotte: 40 %
- Kornstørrelse: 0–0,2 mm / opptil 80 Mesh
- Vanninnhold: 21 %
- Plastisitet (Atterberg IP): 19
- Karbonatinnhold (CaCO₃): 0 %
- Krymping under tørking: 8,2 %
- Krymping under brenning ved 1240 °C: 5,4 %
- Porøsitet/vannabsorpsjon ved 1240 °C: 4,0 %
- Bøyefasthet før brenning: 5,9 N/mm²
- Bøyefasthet etter brenning ved 1240 °C: 51,4 N/mm²
- Termisk utvidelseskoeffisient ved 1240 °C (25–500 °C): 63,8 × 10⁻⁷ °C⁻¹
Anbefalinger ved bruk av glasur
Det anbefales å bruke sinkfrie glasurer (Zn-frie) sammen med denne leiren. Sink kan reagere med leiren og føre til uønskede resultater som bobledannelse eller fargeforandringer.
Også glasurer som inneholder zirkonium (Zr) eller tinn (Sn) kan reagere med leiren. Det anbefales derfor å kontrollere med glasurleverandøren at den aktuelle glasuren er egnet for bruk på denne leiren.
Viktig om termisk utvidelse
Glasurer med lav termisk utvidelseskoeffisient bør ikke brukes:
- Unngå glasurer med α25–300 °C < 60 × 10⁻⁷ °C⁻¹
- Det anbefales glasurer med middels til høy termisk utvidelseskoeffisient:
α25–300 °C > 60 × 10⁻⁷ °C⁻¹
PRN-leiren har etter høytemperaturbrenning en relativt høy termisk utvidelse, særlig i temperaturområdet 100–200 °C. Dersom glasuren og leiren har for ulik termisk utvidelse, kan det oppstå betydelige spenninger mellom glasuren og godset.
Dette er spesielt viktig på arbeider som bare er glasert på én side. Spenningene kan føre til at gjenstanden sprekker eller går i stykker under avkjøling i ovnen, eller senere ved raske temperaturendringer – for eksempel når varmt vann helles i et kar.
Det anbefales derfor å kontrollere med glasurleverandøren at glasuren har en termisk utvidelseskoeffisient som passer til denne leiren.
Sertifisering og sikkerhet
Produktet er tilgjengelig i USA og Canada med ACMI AP Seal og er i samsvar med ASTM D-4236.
Om brenningsområdet
Det oppgitte brenningsområdet på 1200–1240 °C er anbefalt for at leiren skal oppnå best mulig resultat, både når det gjelder tekniske egenskaper og sikkerhet, ved konvensjonell brenning.

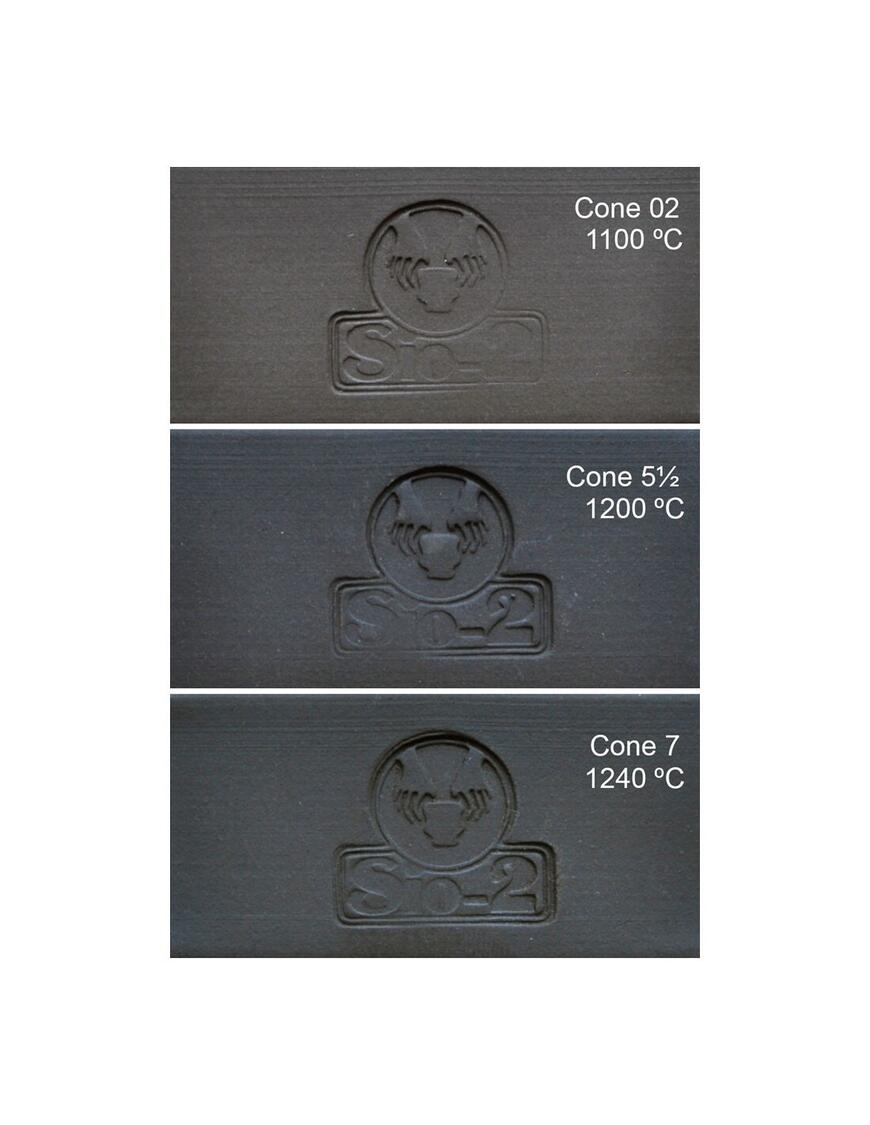

Fargeprøver kan være vist ved temperaturer utenfor det anbefalte området for å illustrere et bredere spekter av mulige resultater. Disse prøvene er imidlertid brent under kontrollerte forhold.
Cone-angivelsene er basert på Ortons tabell for selvstående kjegler (Regular SSB) med en temperaturstigning på 60 °C per time.
